NHL DRILLING BUCKET

ถังขุดเจาะดินหรือหิน (เลือกประเภทได้) ใช้สำหรับการขุดดินทรายที่มีน้ำ, ตะกอน, ดินเหนียว, ดินโคลน, กรวดทราย, ก้อนหินปูถนน หรือแม้กระทั่งชั้นหินที่มีความแข็งสูง ด้วยการออกแบบที่สามารถขุดเจาะและกักเก็บดินหรือหินที่ขุด ขึ้นมาเทได้ในทีเดียว และด้วยกลไก AUTO ที่สามารถเปิดปิดฝาได้สะดวกรวดเร็ว โดยฝามาตรฐานของ NHL จะเป็นแบบฝาคู่ Double Bottom Plate หรือแบบฝาเดี่ยว Single Bottom Plate (Optional)

Excavation Bucket (Selectable Type)

The excavation bucket is designed for digging various soil and rock types, including sand with water, silt, clay, mud, gravel, road stones, and even hard rock layers. Its design allows for simultaneous excavation and storage of the material, which can then be discharged in a single operation. Equipped with an automatic (AUTO) mechanism, the bucket lid can be opened and closed quickly and conveniently. The standard NHL bucket comes with either a Double Bottom Plate or an optional Single Bottom Plate, depending on operational requirements.

NHL AUTO BUCKET : DOUBLE BOTTOM PLATE

ข้อดีของ NHL Drilling Bucket :

ใช้วัสดุคุณภาพสูงและมีความแข็งแรงของเหล็กสูง
ใช้งานง่ายด้วยกลไก Auto
ความต้านทานการสึกหรอสูง
ประสิทธิภาพการขุดเจาะสูง
กลไกมีความแข็งแรงสูง
ความกลมหลุมได้มาตราฐาน
อายุการใช้งานยาวนาน

Customizable สั่งทำได้ :

ลูกค้าสามารถสั่งทำตามความต้องการได้ เช่น ความสูงของตัวถัง, องศาของฟันขุดเจาะ, ฝาแบบเดี่ยว-เปิดข้าง, ปรับเปลี่ยน Kelly Box ตามเครื่องมือลูกค้า เป็นต้น

Download this table
ดาวโหลดตารางข้อมูลนี้

Advantages of NHL Drilling Bucket

Made from high-quality, high-strength steel
Easy to operate with an automatic (AUTO) mechanism
High wear resistance
Efficient excavation performance
Robust mechanical design
Standardized borehole roundness
Long service life

Customizable / Made-to-Order

Customers can request customized specifications, such as:

Bucket height
Excavator tooth angle
Single lid or side-opening lid
Modified Kelly Box to match the customer’s equipment

bucket

BUCKET

- ถังขุดเจาะ -

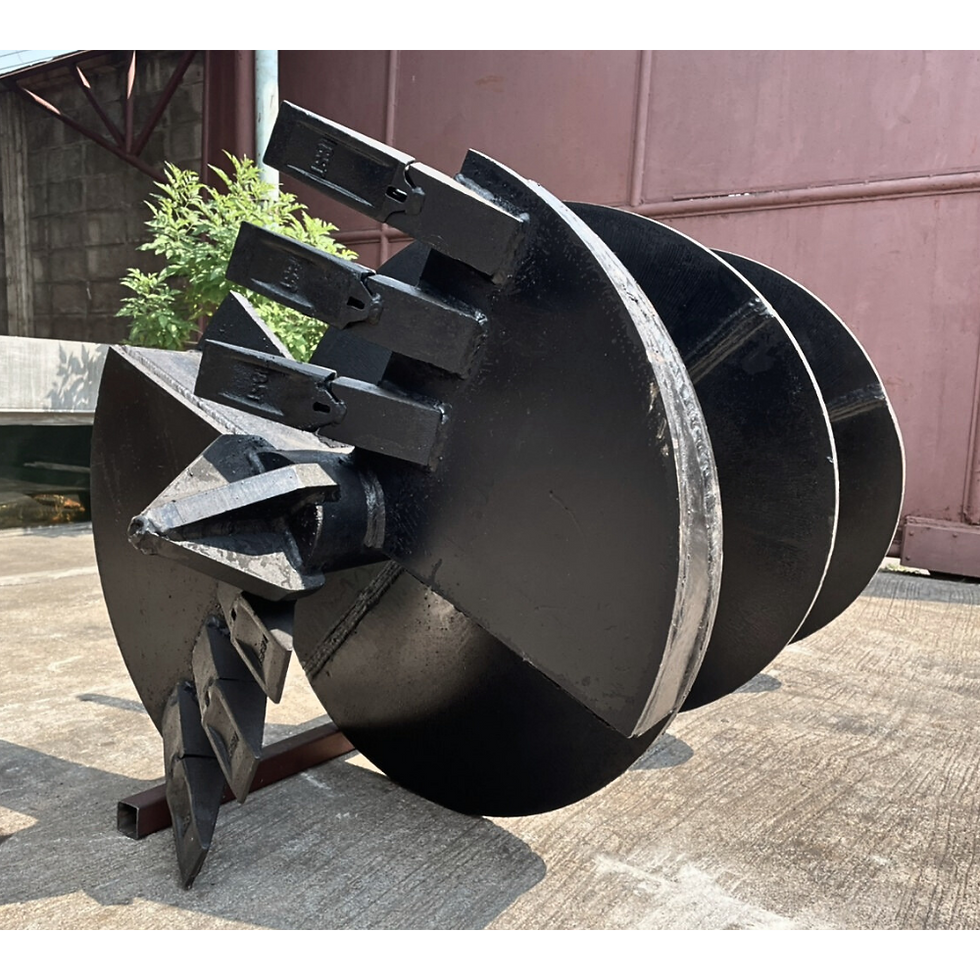

NHL DRILLING AUGER

สว่านขุดเจาะดินหรือหินของ NHL มีเอกลักษณ์เด่นที่ปากขุดแบบ Double Lips แข็งแรงทนทาน มีประสิทธิภาพ x2 เทียบเท่างานเยอรมัน ไม่ว่าจะเป็นพื้นดินหรือหินแบบไหน ก็สามารถขุดเจาะได้ นอกเหนือจากสินค้า Standard ลูกค้าสามารถสั่งทำตามขนาดที่ต้องการได้ เช่น เปลี่ยนชนิดของฟันตามจุดประสงค์การใช้งาน ปรับเปลี่ยนความสูงของสว่านขุดเจาะ ปรับเปลี่ยนขนาด Kelly Box ตามเครื่องมือของลูกค้า เป็นต้น

The NHL drilling auger features a Double Lips cutting edge that is exceptionally strong and durable, delivering twice the performance of standard German-made products. It is capable of drilling through a wide range of soil and rock types with high efficiency.

In addition to our standard models, customers can request customized specifications, such as:

Changing the type of cutting teeth to suit specific applications
Adjusting the height of the auger
Modifying the Kelly Box to match the customer’s equipment

Download this table
ดาวโหลดตารางข้อมูลนี้

NHL DRILLING AUGER : DOUBLE LIPS

ข้อดีของ NHL Drilling AUGER :

วัตถุดิบคุณภาพสูงและความแข็งแรงของเหล็กสูง
ปากแบบ Double Lips
ประสิทธิภาพการขุดเจาะ x2
ความต้านทานการสึกหรอสูง
ความกลมหลุมได้มาตราฐาน
อายุการใช้งานยาวนาน

Customizable สั่งทำได้ :

Advantages of NHL Drilling Auger :

Made from high-quality, high-strength steel
Double Lips cutting edge
Twice the drilling performance
High wear resistance
Standardized borehole roundness
Long service life

Customizable / Made-to-Order

Customers can request custom specifications, such as:

Auger diameters from 35–50 cm
Increased blade thickness
Adjusted cutting tooth angles
Modified Kelly Box to match the customer’s equipment

auger

AUGER

- สว่านขุดเจาะ -

C.BARREL

CORE BARREL & CASING

- กระบอกแกนขุดเจาะและท่อเหล็กนำศูนย์ -

CORE BARREL

ถังขุดเจาะของ NHL ใช้ขุดเจาะชั้นหินที่มีความแข็งแรงสูงถึง 100 MPa คอนกรีตเสริมเหล็กเบา ชั้นหินผุกร่อนปานกลาง หรือก้อนหินขนาดใหญ่

ข้อได้เปรียบที่สำคัญที่สุดของ Core Barrel คือช่วยให้รวมแรงบิดและแรงกดลงบนวงแหวนฟันเจาะหิน เพิ่มประสิทธิภาพในการขุดเจาะทะลุทะลวงทุกชั้นหิน

The NHL core barrel is designed to drill through high-strength rock layers up to 100 MPa, lightweight reinforced concrete, moderately weathered rock, or large boulders.

Its key advantage is that it combines torsional and axial forces on the cutting ring, significantly enhancing drilling efficiency and allowing penetration through all types of rock layers.

Download this table
ดาวโหลดตารางข้อมูลนี้

CASING TUBE

ปลอกเหล็กนำศูนย์ขุดเจาะ มีความแม่นยำในการตัดเฉือนสูง ลูกค้าสามารถเลือกความยาวในการใช้งานได้ตั้งแต่ 1,000mm ไปจนถึง 16,000mm ซึ่ง Casing แต่ละท่อนสามารถเชื่อมต่อกันโดยใช้ Casing Coupling จึงทำให้การติดตั้งเป็นไปได้อย่างสะดวกรวดเร็ว

The drilling centering casing offers high-precision machining for accurate operations. Customers can select casing lengths ranging from 1,000 mm to 16,000 mm. Each casing section can be quickly and easily connected using a casing coupling, ensuring efficient and convenient installation.

CASING PRESS

หัวกดปลอก casing

CASING DRIVE

สลัก casing drive

Teeth

- ฟันและเหงือกขุดเจาะ -

TEETH & HOLDER

18HT

SOIL DIGGING TYPE

TEETH & HOLDER

25S

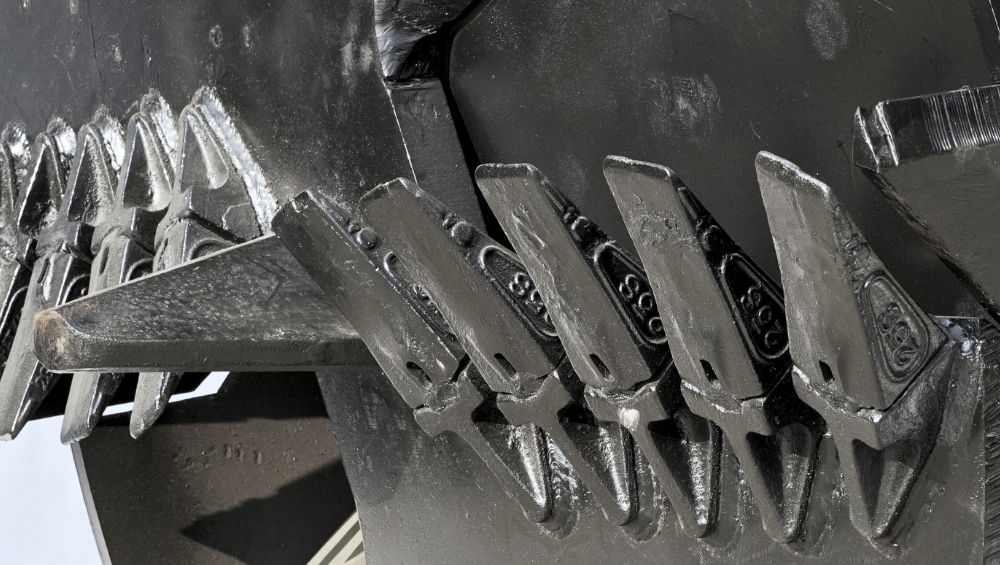

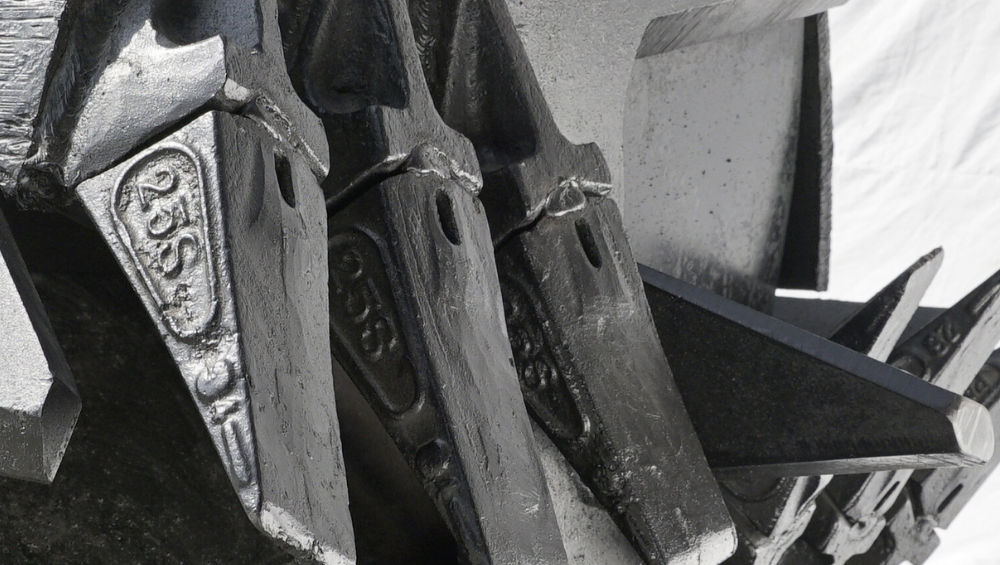

ฟันขุดเจาะดิน จะแบ่งเป็น 2 รุ่นคือ 18HT และ 25S ทำจากเหล็กกล้าคาร์บอนสูง มีความแข็งแรงและประสิทธิภาพสูงทนต่อการสึกหรอ เหมาะสำหรับการขุดเจาะดินเหนียว ดินตะกอน ทรายและกรวด ที่มีความหนาแน่นปานกลาง

The soil cutting teeth are available in two models: 18HT and 25S. They are made from high-carbon steel, offering high strength and performance. With excellent wear resistance, these teeth are ideal for drilling through clay, silt, sand, and medium-density gravel.

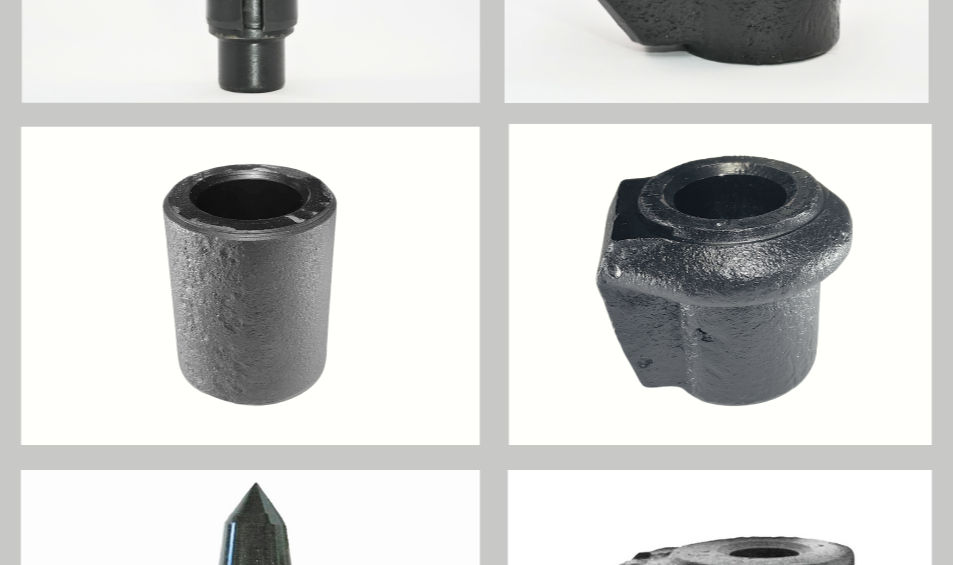

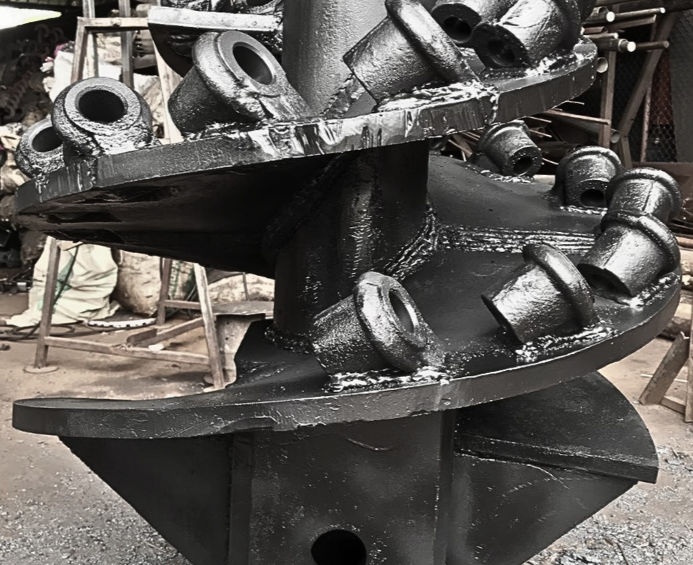

BULLET TEETH & HOLDER

ROCK PIERCING TYPE

32mm

BULLET TEETH & HOLDER

50mm

ฟันขุดเจาะหิน จะแบ่งเป็น 2 รุ่นคือ 32 และ 50 ปลายคาร์ไบด์ทำจากวัสดุโคบอลต์ พร้อมปลายคาร์ไบด์คุณภาพสูง มีความต้านทานการเสียดสีที่แข็งแกร่งยิ่งขึ้นเหมาะสำหรับการขุดเจาะชั้นหินต่างๆ

The rock cutting teeth are available in two models: 32 and 50. They feature cobalt-tipped carbide ends made from high-quality carbide, providing enhanced abrasion resistance. These teeth are ideal for drilling through various rock layers.

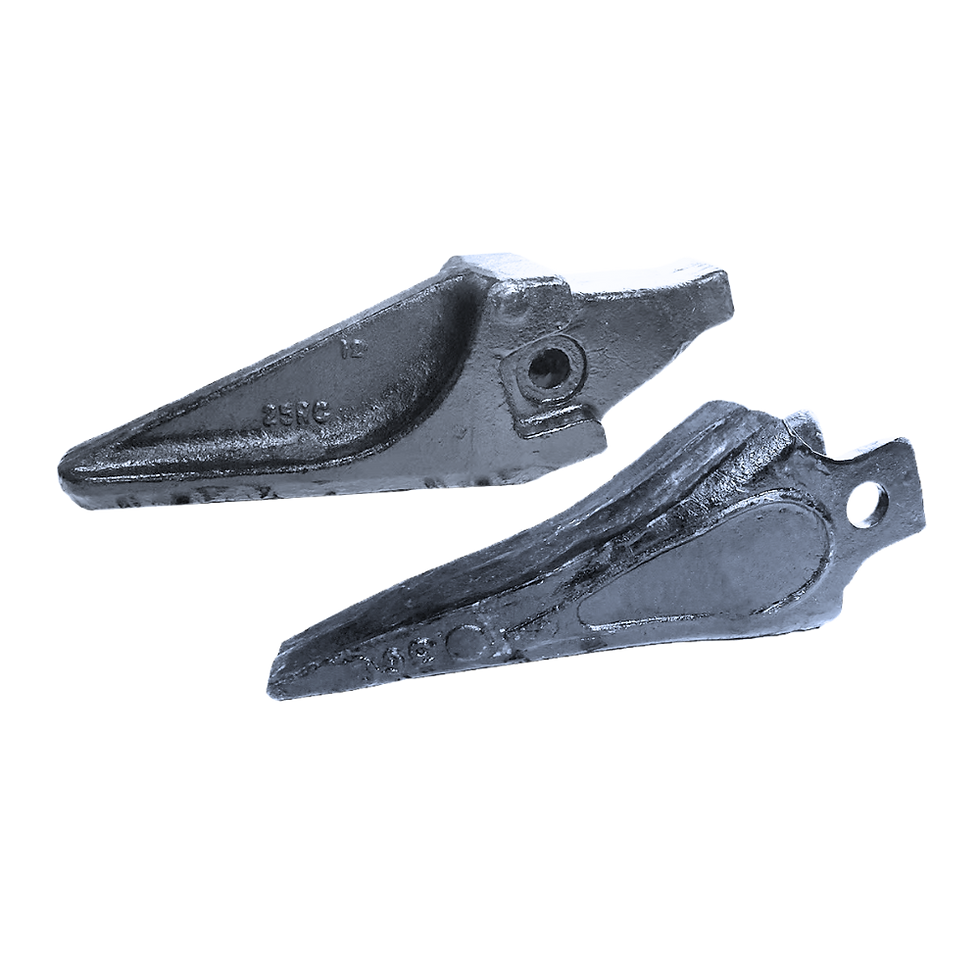

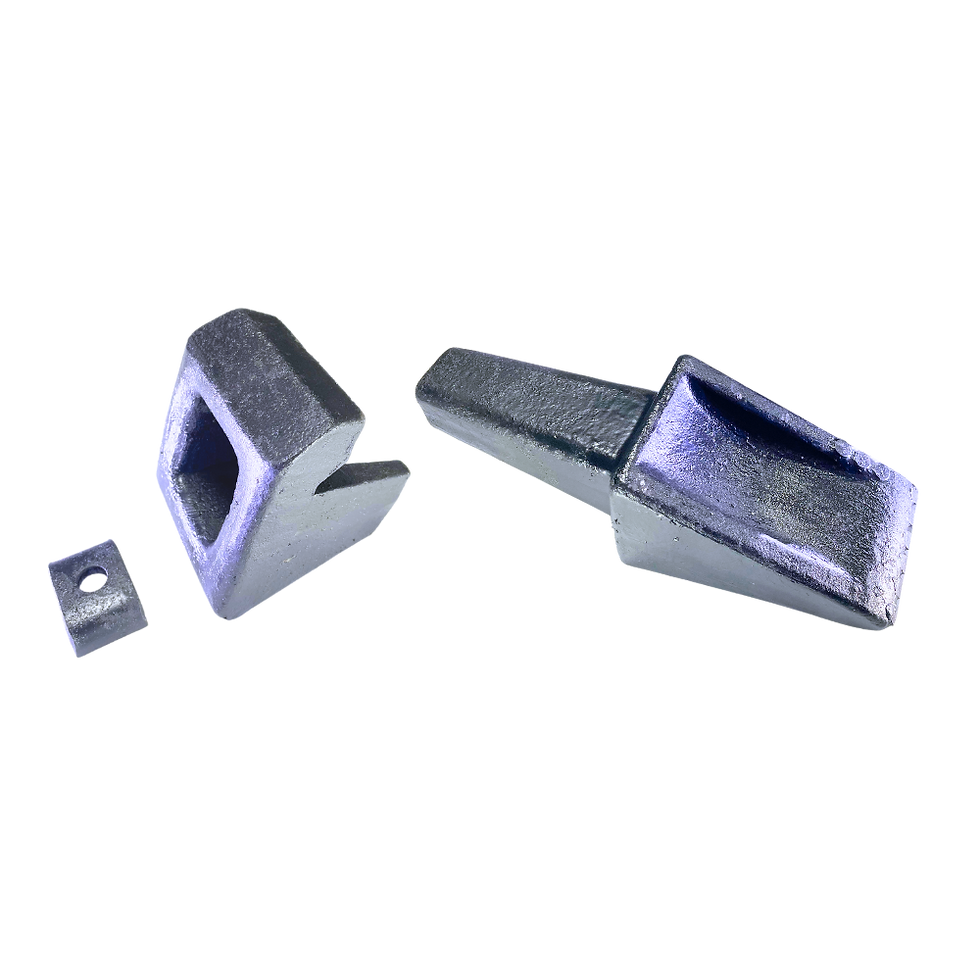

TEETH & HOLDER

25RC12

FZ80

TEETH & HOLDER

PC200

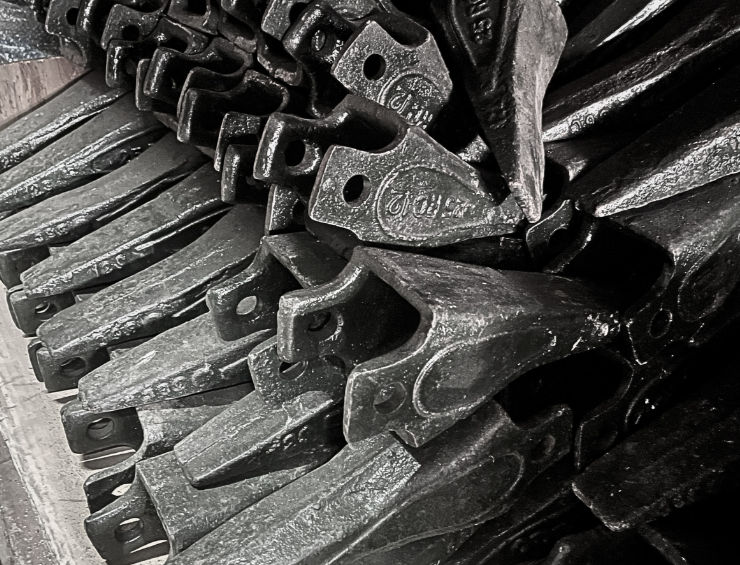

GRAB TYPE

ฟันบุ้งกี๋ สำหรับรถตักขุดดินต่างๆ อะไหล่มีความทนทานสูงเพราะผลิตจากเหล็กคุณภาพดี ทนต่อการสึกหรอ ประกอบง่าย

The bucket teeth for various excavators are made from high-quality steel, providing excellent wear resistance and durability. They are designed for easy assembly and replacement, ensuring efficient operation and maintenance.

TREMIE

- ข้อต่อท่อทริมมี่และกรวยเทปูน -

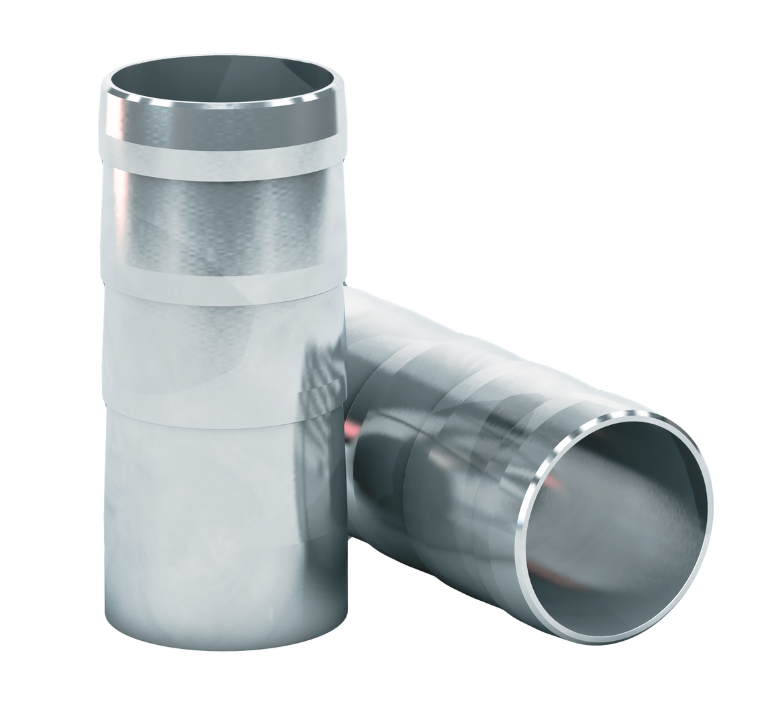

TREMIE COUPLING

TREMIE PIPE COUPLING

ข้อต่อท่อทริมมี่ ใช้สำหรับต่อกับท่อเหล็กขนาดต่างๆ (Tremie Pipe) เพื่อใช้ในการเทคอนกรีตลงในเสาเข็มที่เจาะ โดยสินค้า Standard ของเราการต่อท่อแต่ละท่อน จะใช้เป็นเกลียวเพื่อความสะดวกรวดเร็วในการติดตั้งหรือถอนออก (ท่อตัวผู้ + ท่อตัวเมีย) และยังมีแบบ Sling (Optional) ให้ลูกค้าเลือกใช้ตามความสะดวก สามารถเลือกขนาดข้อต่อตามขนาดท่อของลูกค้า หรือสั่งทำแบบเชื่อมติดท่อเป็นท่อนๆพร้อมใช้งาน สามารถสั่งทำ Tremie Hopper (กรวยเทปูนติดข้อต่อทริมมี่), Lifting Cap (ตัวฝาไว้ยก-ถอนท่อทริมมี่), Tremie Shelf (ชั้นเก็บท่อทริมมี่), Tremie Platform + Rack ตามแบบ (แท่นเทปูนที่ใช้กับท่อทริมมี่)

Tremie pipe couplings are used to connect steel Tremie pipes of various sizes for concrete pouring in drilled piles. Our standard couplings feature threaded connections (male + female) for quick and convenient assembly or disassembly.

An optional sling type is also available for easier handling. Customers can select coupling sizes to match their pipe specifications or request pre-welded pipe sections ready for use.

Additional Tremie accessories available include:

Tremie Hopper – concrete receiving funnel attached to the coupling
Lifting Cap – for lifting and removing Tremie pipes
Tremie Shelf – for storing Tremie pipes
Tremie Platform + Rack – concrete pouring platform customized to customer design

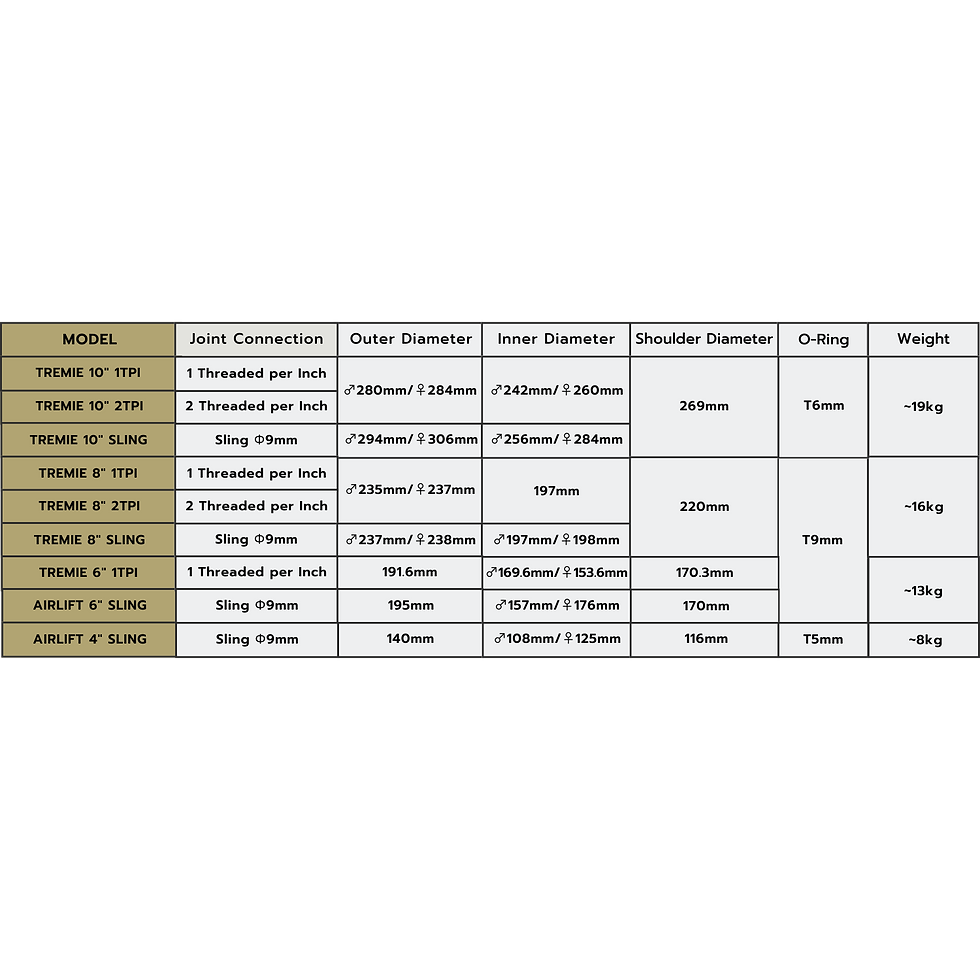

TREMIE COUPLING
ข้อต่อท่อทริมมี่ ขนาด
Size 6" - 8" - 10"

Download this table
ดาวโหลดตารางข้อมูลนี้

AIRLIFT COUPLING

ข้อต่อแอร์ลิฟท์

ใช้เป่าหรือดูดลม
Air blowing or suction, size 4"

TREMIE/AIRLIFT SLING

สลิงล็อคท่อ ขนาด
Size Φ9mm

TREMIE END CAP

Size 6" - 8" - 10"

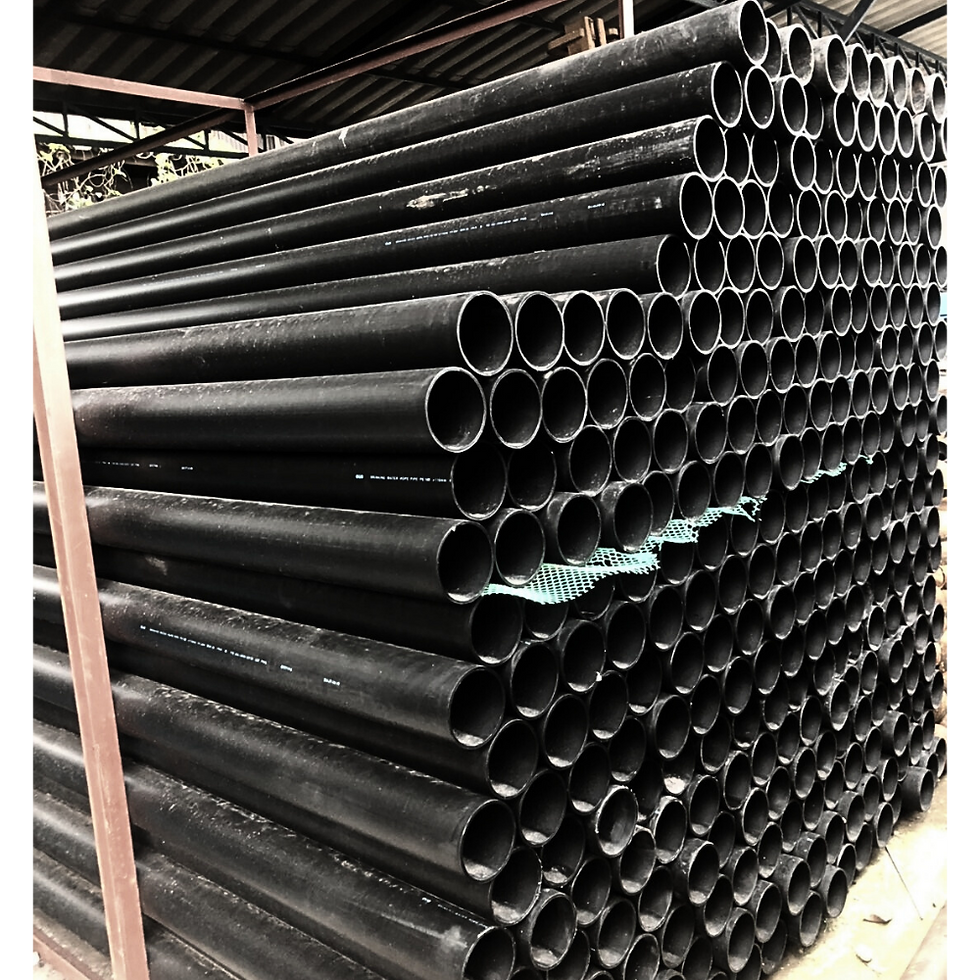

TREMIE PIPE

ท่อทริมมี่
ความยาวเลือกได้
L0.5m - 1m - 3m - 6m

TREMIE O-RING

ยางซีลท่อทริมมี่

T5mm - T9mm

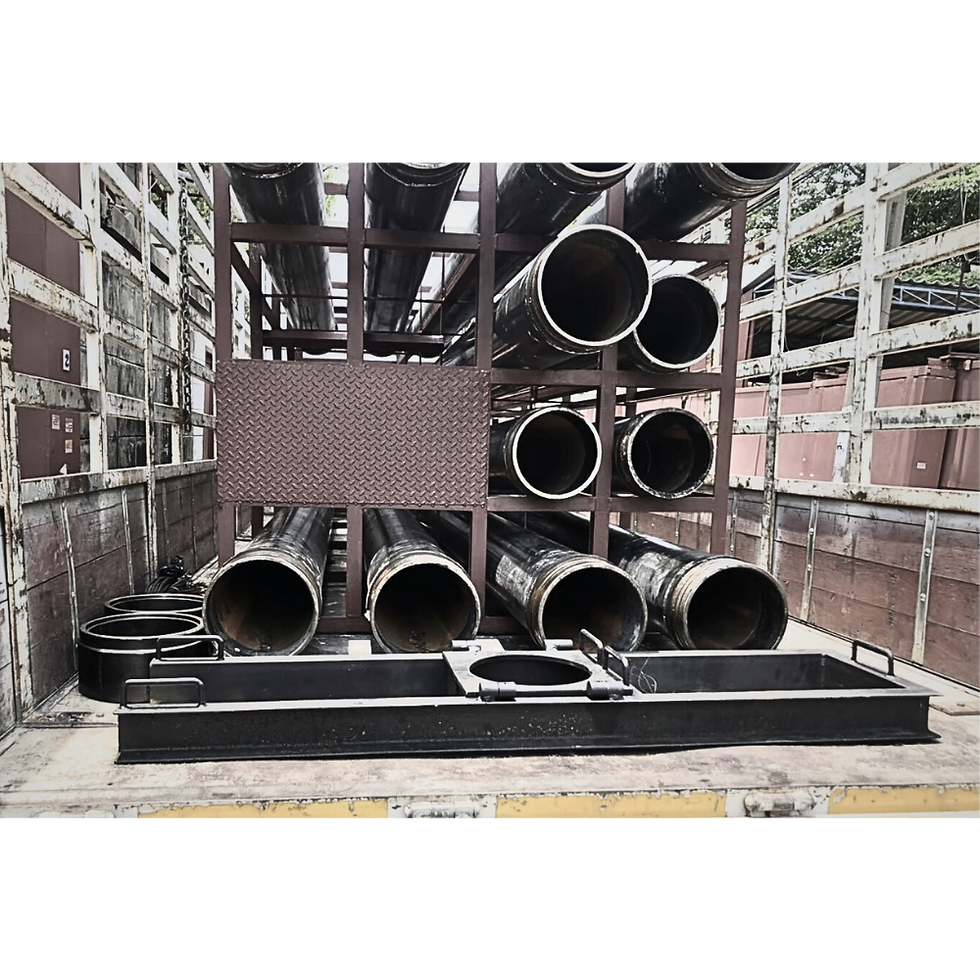

TREMIE RACK & PLATFORM

ชั้นเก็บและแท่นท่อทริมมี่

L1m - 3m - 6m

TREMIE HOPPER

กรวยเทปูนท่อทริมมี่

Φ700mm - Φ1,000mm

Collar 200mm T9mm

4" QUICK COUPLING

4" HOSE NIPPLE COUPLING

ข้อต่อหางปลาไหล เหมาะกับการนำไปใช้เชื่อมต่อกับท่อ PE4" เพื่อลำเลียงสารเบนโตไนท์ สารเคมี หรือของเหลวต่างๆ
Hose Nipple Coupling is ideal for connecting 4" PE pipes to transport bentonite, chemicals, or other fluids.

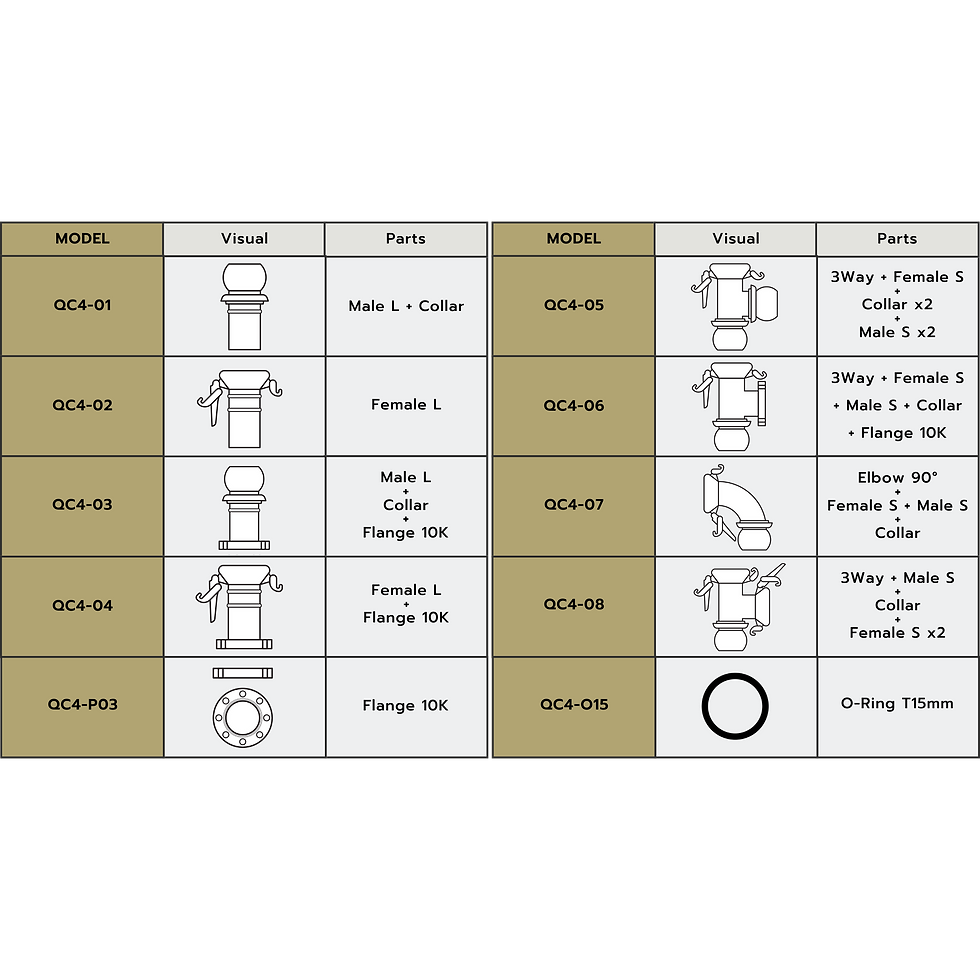

ข้อต่อสวมเร็ว (หรืออีกชื่อข้อต่อตัวตูม-บัวบาน) มีลักษณะพิเศษคือจะมาพร้อมกันเป็นชุด โดยชุด Standard จะประกอบไปด้วยข้อต่อตัวผู้ (QC Male) ข้อต่อตัวเมีย (QC Female) แหวน (Collar) และยางซีล (O-Ring) ข้อต่อสวมเร็วประเภทนี้เหมาะกับการนำไปใช้เชื่อมต่อกับท่อ PE4" เพื่อลำเลียงสารเบนโตไนท์ สารเคมี หรือของเหลวต่างๆ มีให้เลือกหลากหลายรูปแบบ ลูกค้าสามารถเลือกใช้งานตามความเหมาะสม สามารถสั่งแบบชุบ Galvanized ได้ (Optional)

Quick Coupling comes as a complete set. The standard set includes a male coupling (QC Male), female coupling (QC Female), collar, and O-ring seal. This type of coupling is ideal for connecting 4" PE pipes to transport bentonite, chemicals, or other fluids. Multiple designs are available, allowing customers to choose the most suitable type for their application. [Optional Galvanized Coating]

Q.COUPLING

- ข้อต่อสวมไวรูปแบบต่างๆ -

4"QUICK COUPLING

BUTTERFLY V.

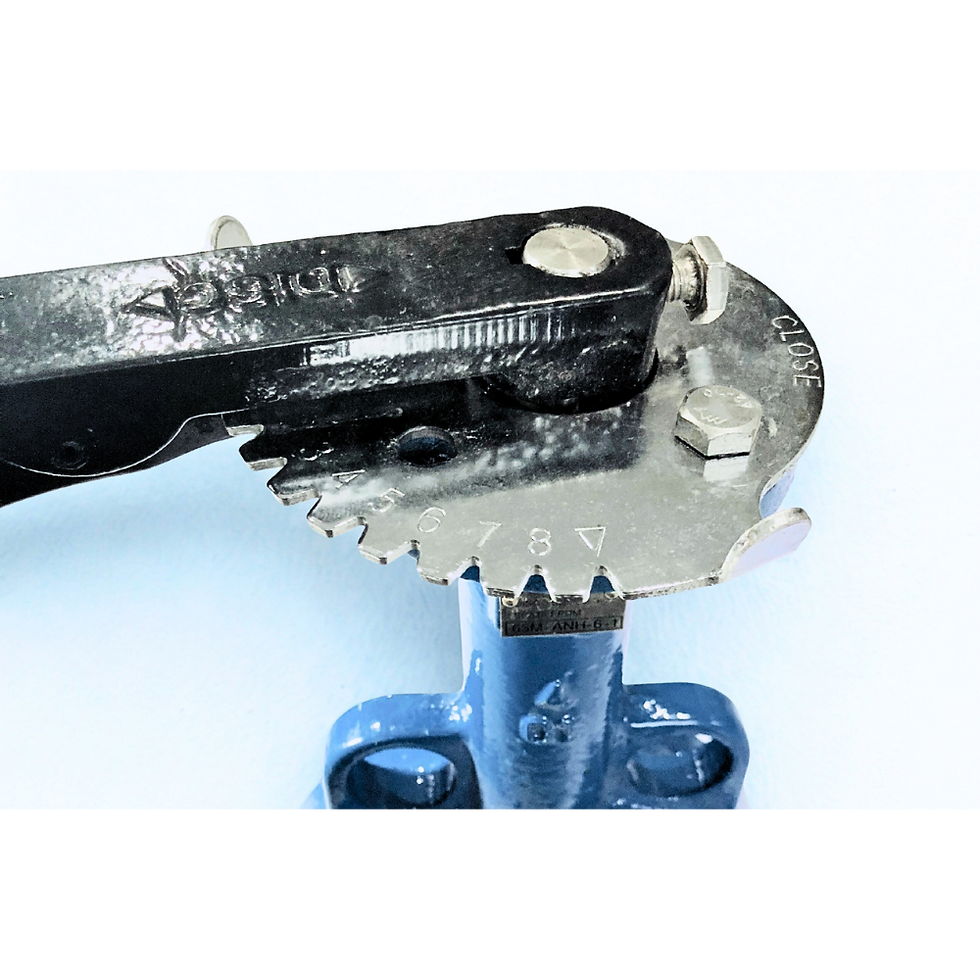

4" BUTTERFLY VALVE

คืออุปกรณ์ที่ใช้สำหรับ เปิด/ปิด เพื่อควบคุมการไหล

ของของเหลวและก๊าซชนิดต่างๆ ให้กับระบบงานอุตสาหกรรมงานก่อสร้างหลากหลายประเภท เช่น ระบบงานท่อน้ำทิ้ง ระบบปรับอากาศ หรืองานส่งสารเคมี เป็นต้นโครงสร้างทั่วไปมีลักษณะเป็นด้ามจับเปิด/ปิดที่เชื่อมต่อกับตัวเรือนวาล์วทรงกลม (Body) ที่ประกอบด้วยซีท (Body Seat) เป็นซีลกั้นการรั่วซึม และแผ่นวงกลมหรือลิ้น (Disc) ทำหน้าที่กั้นและปล่อยของเหลว โดยมีหลักการทำงานหมุนแกนวาล์วไปในมุมประมาณ 90 องศาทำให้สามารถปรับอัตราการไหลของของเหลวให้ช้าหรือเร็วได้อย่างเหมาะสมและง่ายต่อการซ่อมบำรุง เพื่อการควบคุมอัตราการไหลของระบบงานต่างๆ ได้อย่างมีประสิทธิภาพ

4" Butterfly Valve is a device used to start, stop, and regulate the flow of liquids and gases in a wide range of industrial and construction applications. These include wastewater piping systems, HVAC systems, and chemical transfer processes.

The valve typically consists of an operating handle connected to a circular valve body. Inside the body, a seat provides a tight seal to prevent leakage, while a circular disc acts as the flow control element, allowing or restricting fluid passage. The valve operates by rotating the shaft approximately 90 degrees, enabling precise and efficient adjustment of flow rate. Its simple design also allows for easy maintenance, making it a reliable solution for effective flow control across various systems.
