งานกัด CNC
MILLINGกัดผิว หลุม ร่อง และตำแหน่งรูตามขนาดในแบบ สำหรับชิ้นงานที่มีรายละเอียดหลายด้านหรือมีผิวสำหรับประกอบเข้ากับชิ้นส่วนอื่น
ข้อมูลที่ใช้คุยงาน: ขนาดรวม ตำแหน่งรู ความลึก และค่าความคลาดเคลื่อนที่สำคัญ
CNC MACHINING · SMALL BATCHES WELCOME
งาน CNC ตามแบบ
รับผลิตตั้งแต่ 1 ชิ้น
มีแบบพร้อมแล้ว ส่งมาให้เราประเมินงานได้ รับงานกัด กลึง กลึง–กัด และงานตัด สำหรับชิ้นงานเดี่ยวและงานผลิตล็อตเล็ก
รับงาน 1–2 ชิ้นกลึงได้ถึง Ø520 mmตัดเลเซอร์ SS400 หนาถึง 19 mm
เริ่มจากแบบของคุณ
4 กระบวนการ เลือกตามชิ้นงาน
ส่งแบบ วัสดุ และจำนวนที่ต้องการ เราพิจารณาขนาด รูปทรง และข้อกำหนดสำคัญของชิ้นงานก่อนเสนอราคา
งานกลึง CNC
TURNINGกลึงชิ้นงานทรงกลมตามเส้นผ่านศูนย์กลาง บ่า รูใน หรือเกลียวที่กำหนด ส่งแบบครบทุกด้านเพื่อประเมินการจับยึดและขั้นตอนการผลิต
ข้อมูลที่ใช้คุยงาน: เส้นผ่านศูนย์กลาง ความยาว รายละเอียดเกลียว และระยะสวมประกอบ
งานกลึง–กัด CNC
TURN-MILLสำหรับชิ้นงานที่มีทั้งผิวกลึงและรายละเอียดงานกัด เช่น ผิวแบน ร่อง หรือรูเยื้องศูนย์ โดยประเมินรูปแบบงานร่วมกันจาก Drawing
ข้อมูลที่ใช้คุยงาน: แบบทุกด้านและตำแหน่งสัมพันธ์ระหว่างส่วนกลึงกับส่วนกัด
งานตัดตามแบบ
LASER / GAS CUTTINGตัดแผ่นตามรูปทรงด้วยเลเซอร์หรือแก๊ส เลือกกระบวนการให้เหมาะกับวัสดุ ความหนา และรายละเอียดของชิ้นงาน
ข้อมูลที่ใช้คุยงาน: แบบรูปทรง เกรดวัสดุ ความหนา และจำนวน
ตัวอย่างรูปแบบชิ้นงาน
ตัวอย่าง
รายละเอียดที่เราผลิต

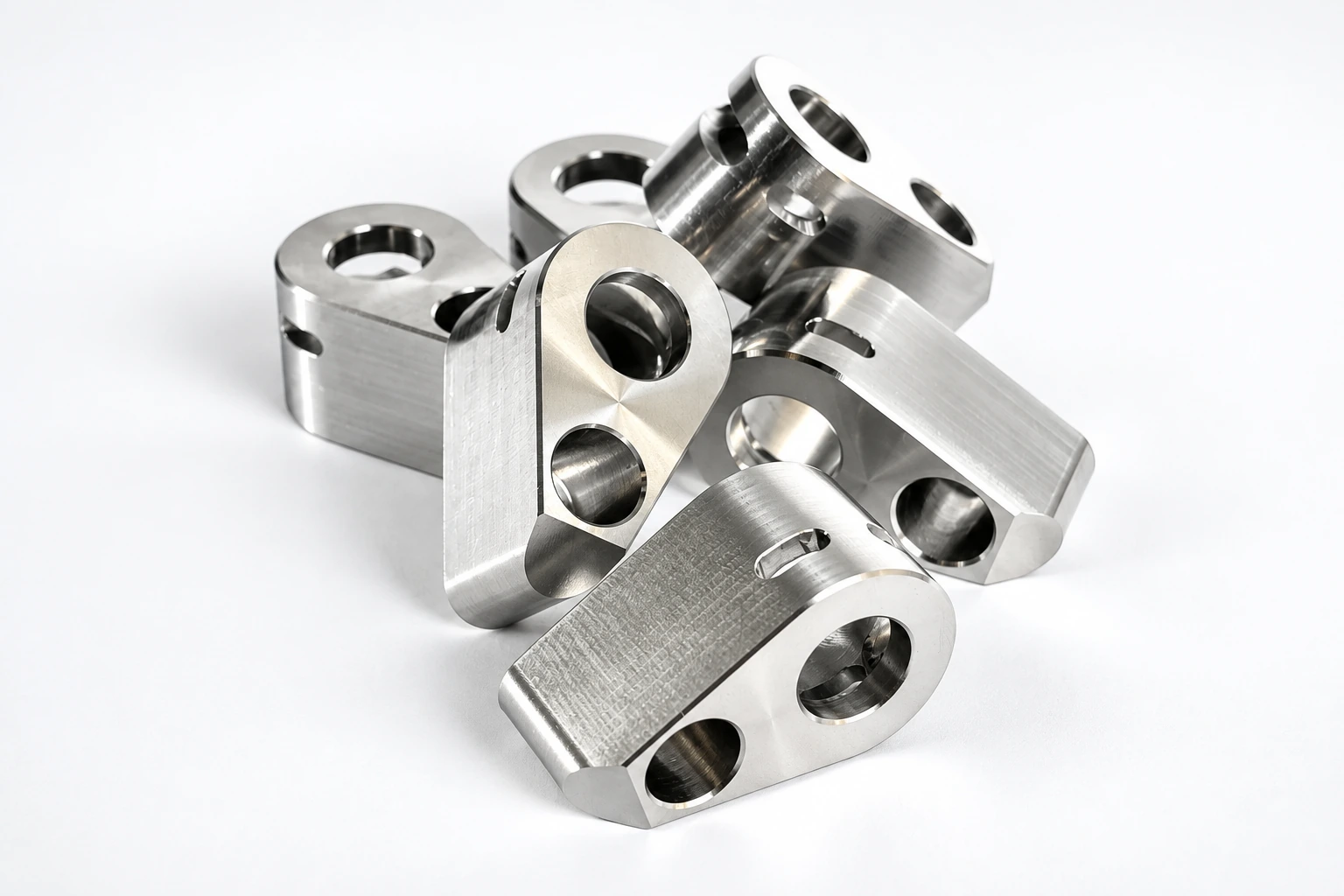

รู ร่อง และผิวสำหรับประกอบ
ตำแหน่งและขนาดของรายละเอียดในแบบ ช่วยกำหนดแนวทางการผลิต

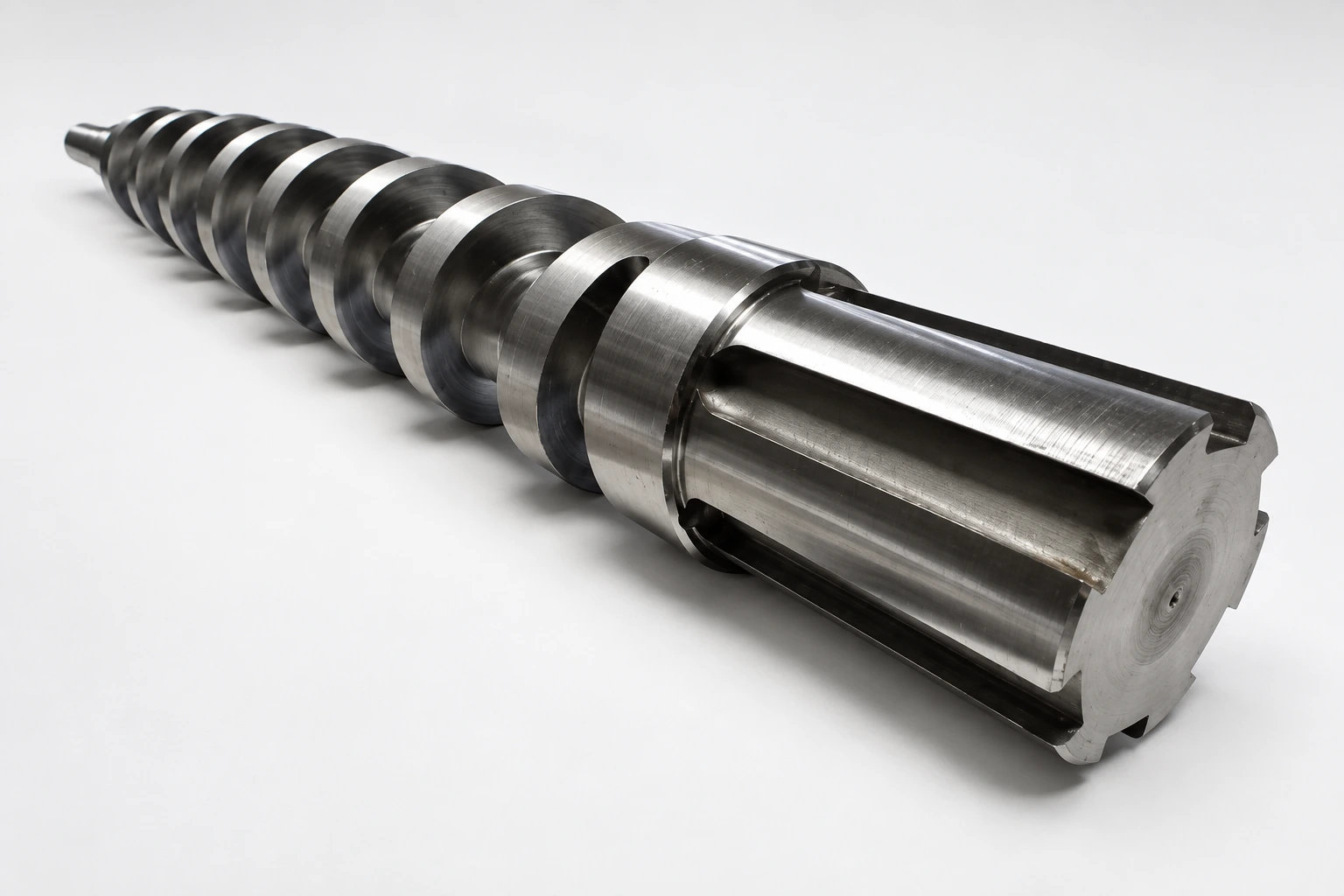

รูปทรงเกลียวและรายละเอียดปลายเพลา
แบบครบทุกด้าน ช่วยให้เห็นตำแหน่งสัมพันธ์ของแต่ละส่วนในชิ้นงาน
วัสดุที่ใช้ผลิต
วัสดุตามแบบ และการใช้งานของคุณ
ตัวอย่างวัสดุที่เรารับผลิต ระบุเกรดที่ต้องการในแบบ สำหรับวัสดุหรือเกรดอื่น ส่งรายละเอียดให้เราประเมินได้
- SS400
- S45C / S50C
- SKD-11
- อะลูมิเนียม 6061
- สเตนเลส
- POM
- ซุปเปอร์ลีน
ยืนยันเกรดวัสดุและข้อกำหนดเพิ่มเติมของแต่ละงานก่อนเสนอราคา
เครื่องจักรสำหรับงานของคุณ
ขนาดอ้างอิง สำหรับเริ่มคุยงาน
ข้อมูลเครื่องจักรหลักช่วยประเมินงานเบื้องต้น เลือกดูตามกระบวนการ หรือส่งแบบให้เราประเมินตามชิ้นงานจริง
01 / งานกัด — Machining Center
HARTFORD MVP-11โต๊ะงาน: 1,270 × 600 mm
ระยะเคลื่อนที่ X / Y / Z: 1,100 / 600 / 630 mm
ระยะเคลื่อนที่ X / Y / Z: 1,100 / 600 / 630 mm
MORI SEIKI MV-JUNIORโต๊ะงาน: 900 × 450 mm
ระยะเคลื่อนที่ X / Y / Z: 560 / 410 / 460 mm
ระยะเคลื่อนที่ X / Y / Z: 560 / 410 / 460 mm
02 / งานกลึง — CNC Lathe
GSK QK1313เส้นผ่านศูนย์กลางกลึงสูงสุด: 520 mm
ความยาวกลึงสูงสุด: 800 mm
ความยาวกลึงสูงสุด: 800 mm
03 / งานกลึง–กัด — Turn-mill
TAKISAWA TS-4000YSเส้นผ่านศูนย์กลางกลึงสูงสุด: 370 mm
ความยาวกลึงสูงสุด: 750 mm
ขนาด Bar: 82 mm
ความยาวกลึงสูงสุด: 750 mm
ขนาด Bar: 82 mm
04 / งานตัด — Laser / Gas Cutting
THERMATECH TMF3015EPตัดเลเซอร์
พื้นที่ทำงาน: 3,000 × 1,500 mm
ความหนาแผ่นสูงสุด:
SS400: 19.00 mm · SUS304: 8.00 mm
พื้นที่ทำงาน: 3,000 × 1,500 mm
ความหนาแผ่นสูงสุด:
SS400: 19.00 mm · SUS304: 8.00 mm
THERMATECH THUNDERCUT510ตัดแก๊ส
พื้นที่ทำงาน: 3,050 × 1,600 mm
พื้นที่ทำงาน: 3,050 × 1,600 mm
ระยะเคลื่อนที่และขนาดโต๊ะเป็นข้อมูลอ้างอิงของเครื่องจักร โดยขนาดชิ้นงานที่ผลิตได้ขึ้นอยู่กับการจับยึด วัสดุ ความหนา และค่าความคลาดเคลื่อนที่ต้องการ ยืนยันความเหมาะสมจากแบบก่อนรับผลิต
มีแบบแล้ว เริ่มคุยงานได้เลย
ต้องการเพียง 1–2 ชิ้น
ก็ส่งแบบมาคุยได้
ส่งแบบ พร้อมระบุวัสดุ จำนวน และวันที่ต้องการใช้งาน เราประเมินรายละเอียดและเสนอราคาก่อนตัดสินใจผลิต
ส่งแบบทาง LINELINE Official · @lipkee
หากมีชิ้นงานตัวอย่างแทนแบบ ส่งภาพพร้อมขนาดที่มีเพื่อเริ่มคุยรายละเอียดได้
ข้อมูลที่ช่วยให้ประเมินงานได้ตรงจุด
- Drawing และข้อกำหนดสำคัญระบุขนาด ค่าความคลาดเคลื่อน และข้อกำหนดการประกอบหรืองานผิวที่กำหนดในแบบ
- วัสดุและเกรดแจ้งวัสดุและเกรดที่ต้องการ สำหรับงานตัดแผ่นให้ระบุความหนาด้วย
- จำนวนและวันที่ต้องการใช้งานรับงานชิ้นเดียวและล็อตเล็ก แจ้งวันที่ต้องการชิ้นงานเพื่อพิจารณาคิวผลิต
